- 產品型號：41853637
- 晶振頻率：8.000~54.000MHZ
- 晶振尺寸：
- 產品應用： GX-50322小型表面貼片型晶體諧振器,最適合用于即使在汽車電子領域中也是特別要求高可靠性的引擎控制用CPU的時鐘部分.
-

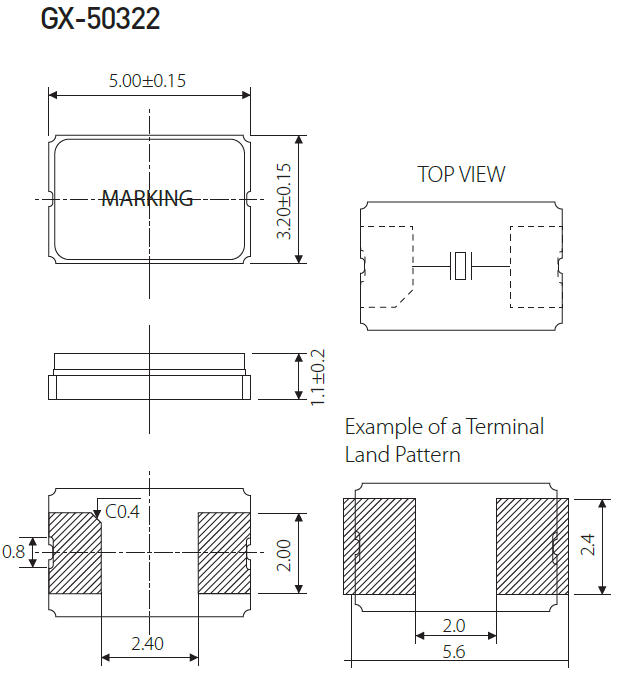

希華CRYSTAL,GX-50322石英水晶振子,進口SIWARD晶振,GX-32254
希華CRYSTAL,GX-50322石英水晶振子,進口SIWARD晶振,GX-32254這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明。
我們從晶振使用輸出無信號開始尋找相關問題。
我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。
你可以先把晶體卸載下來并測試晶體的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測 。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。
如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶體的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶體頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。
.jpg)
| 晶振各項參數 | 符號 | 參數規格說明 | 需知條件 |
| 額定頻率范圍 | f_nom | 8.000MHz ~ 54.000MHz |
基頻 對于超出標準的規格說明， 請聯系我們以便獲取相關信息。 |
| 儲存溫度 | T_stg | -40~ +90℃;-40~ +125℃ | 裸存 |
| 工作溫度 | T_use | -10 ~ +70℃;-40~+85℃ | |
| 激勵功率 | DL | 10µW(100µW Max.) | 推薦:1µW ~ 100µW |
| 頻率公差 | f_tol |
±30 × 10-6 (標準), (±30 × 10-6 ~ ±50× 10-6 可用) |
+25°C 對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 頻率溫度特征 | f_tem | ±30× 10-6/-25°C ~ +70°C |
對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 負載電容 | CL | series,10pF,12pF,16pF，18pF,20pF | 對于超出標準的規格說明,聯系我們以便獲取相關的信息. |
| 串聯電阻（ESR） | R1 |
300Ω:8.000∼9.999 MHz 60Ω: 10.000∼15.999 MHz 50Ω: 16.000∼54.000 MHz |
-40°C to +85°C, DL = 100µW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
.jpg)
鹵化合物
請勿在鹵素氣體環境下使用產品,即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞產品,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞.
希華CRYSTAL,GX-50322石英水晶振子,進口SIWARD晶振,GX-32254此款SMD晶體并且可以承受回流焊接的高溫，波峰焊接，回流焊接等，貼片表晶主要特點是該產品排帶包裝，焊接模式主要使用SMT焊接，給現代SMT工藝帶來高速的工作效率，產品本身具有體積小,厚度薄,重量輕等特點，此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能
