IQD提供簡單快速的振蕩器測試方法
所有零件都經過100％測試,才能確認產品的可靠性度值,IQD晶振公司是頻率控制市場公認的晶振制造商,也是歐洲知名的有源晶振/無源晶振元件制造商之一,憑借40多年的頻率產品制造經驗,為客戶提供全面的石英振蕩器頻率產品,IQD還為客戶提供一系列工程支持服務,包括:應用支持,定制產品設計,樣品開發,電氣測試和篩選,頻率,溫度測試,加速老化,電路表征和MTIE,TDEV測試等服務支持.

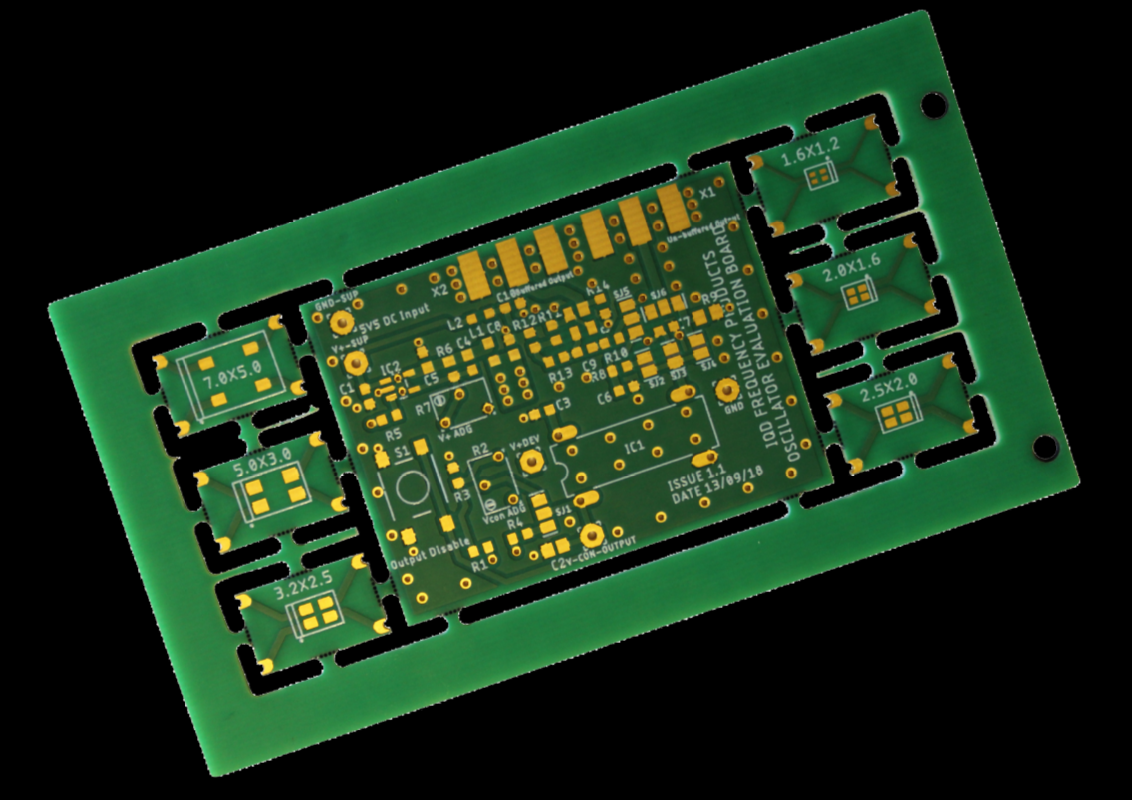

你有多少次認為你希望你有一種快速而簡單的測試振蕩器的方法?現在無需擔心設計和構建自己的測試電路,因為您可以使用IQD和我們的分銷商提供的新IOSC-EV板,這可用于測試標準表面貼裝時鐘晶體振蕩器,VCXO或TCXO/VCTCXO,IOSC-EV電路板配有六個較小的電路板,可以從主板側面卡入,并可以焊接不同尺寸的4焊盤封裝振蕩器,然后可以將較小的板焊接到主PCB上,六種不同的封裝尺寸分別為:1.6x1.2mm,2.0x1.6mm,2.5x2.0mm,3.2x2.5mm,5.0x3.2mm和7.0x5.0mm.

評估板有兩種選擇,第一種是非填充PCB,其提供操作測試電路所需的材料清單,第二種選擇是準備使用的填充板,由于電源噪聲會影響振蕩器的頻率,IOSC-EV板包括一個穩壓和濾波電源,可以設置在1.8V和5.0V之間,這使您可以在理想情況下從振蕩器中看到最佳性能,但是我們知道,在測試過程中,您可能需要在電源軌上注入噪聲并監控效果,因此IOSC板還包括直接向PCB供電的選項.
可以通過手動開關測試啟用/禁用功能,以觀察對電流消耗的影響,如果您想測量啟用時間,還可以從數字源驅動此輸入高或低,對于帶有電壓控制輸入的產品,例如VCXO晶振或TCXO,PCB上有一個電位計,可以調整頻率容差和焊接效果,使頻率達到標稱值,您也可以使用它來手動調節電壓控制輸入并測量對頻率的影響,對于VCTCXO等敏感產品,可以選擇修剪公差,測量電位器電阻,然后更換固定電阻以降低噪聲,從而實現最佳穩定性,抖動和相位噪聲.

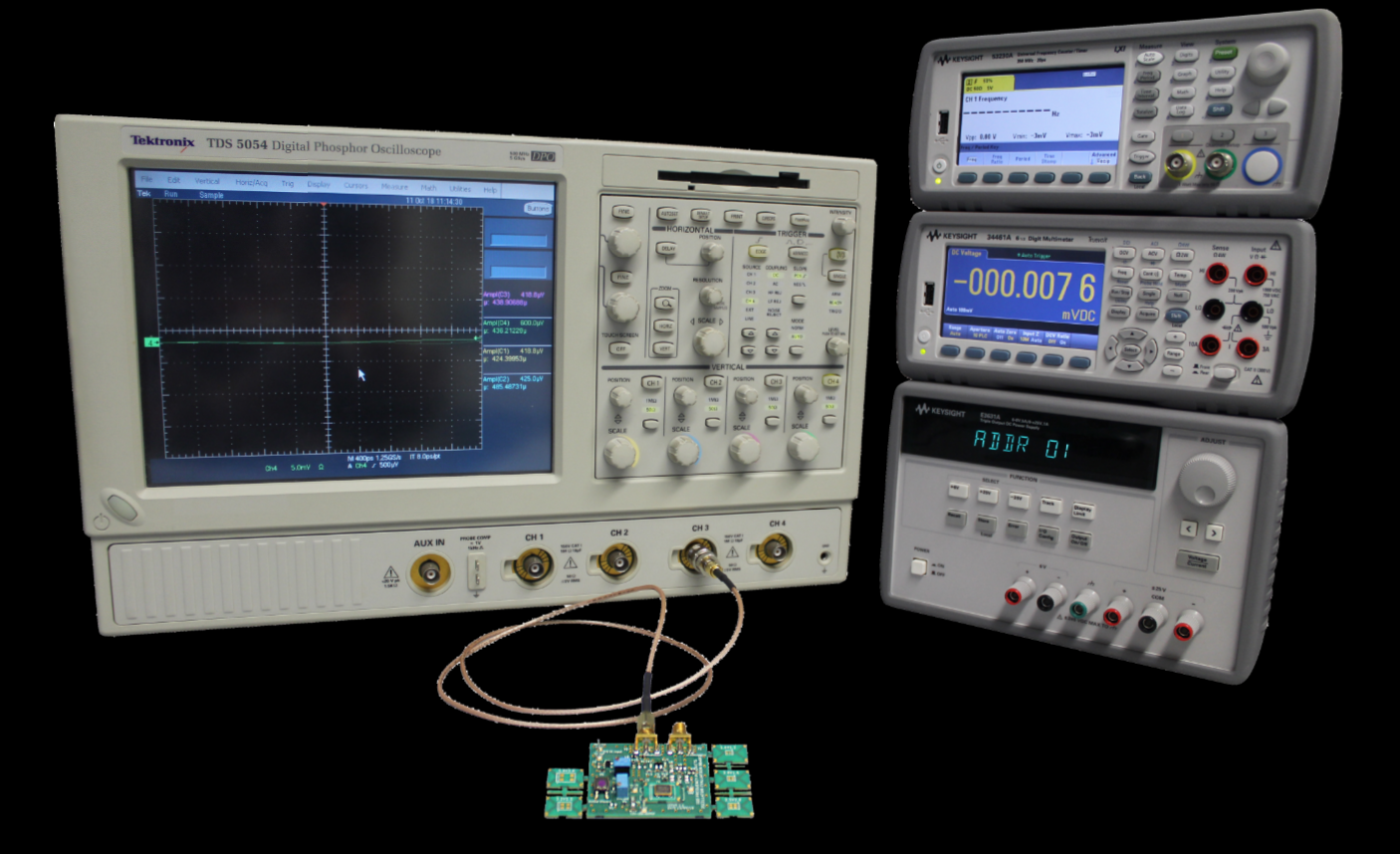

在輸出級,IOSC-EV板提供三種負載配置,CMOS輸出可以端接到15pF負載,然后進行緩沖,以提供50歐姆的輸出阻抗,可以直接連接到頻率計數器等測試設備,截止的正弦波輸出可以終止于10kh,10pF負載,然后進行緩沖,以提供50歐姆的輸出阻抗,可以直接終止于測試設備,石英晶體振蕩器輸出也可以直接訪問,無需任何緩沖器或負載,這對某些測試設置非常有用,但建議不要設置錯誤,否則會對振蕩器產生不利影響,所有這些輸出都在SMA連接器中終止.
IQD晶振作為高度專業化基于光刻工藝的石英晶振,振蕩器和傳感器的全球授權制造商,發制造的產品為世界各地的航空航天,汽車,通信,計算,消費和工業領域設備所指定使用,所有產品均可通過銷售辦事處或遍布全球的分銷網絡并且直接獲得,從低成本商用級產品到高可靠性工業和汽車應用,產品內容包括:石英晶體,時鐘振蕩器,AEC-Q200車載晶振,TS16949晶體,振蕩器,VCXO,TCXO,OCXO,GPS紀律OCXO和,銣振蕩器等系列.
