標稱頻率：晶體振蕩器的中心或標稱輸出頻率。

封裝：石英晶體振蕩器采用各種類型的封裝，從引腳孔到表面貼裝類型。各種尺寸和功能適用于不同的應用。

頻率容差：在室溫下以百萬分率表示的與標稱頻率的偏差。（25°±5°C）

頻率范圍：可提供振蕩器類型或型號的頻段。

頻率穩定性：與溫度窗口25°C時的測量頻率相比，即0°C至+ 70°C時的最大允許頻率偏差。典型穩定性為±0.01％（±100 ppm）。

工作溫度：輸出頻率和其他電氣，環境特性符合規范的溫度范圍。

老化：一段時間內的相對頻率變化。這種頻率變化率通常是指數性的。通常，老化在1年內最大為±5 ppm。

存儲溫度：安裝設備的溫度范圍（未施加電源電壓），不會損壞或改變?cè)O(shè)備的性能。

頻率與電源的變化：當電源電壓在規定范圍內變化時允許的最大頻率變化（Vcc典型值±10％或±5％變化）。

電源電壓（Vdd max）：可以安全施加到Vcc端子的最大電壓。TTL的最大電源電壓為5.5V，HCMOS的最大電源電壓為6V。

輸入電壓（VIN）：可安全施加到振蕩器輸入端的最大電壓。

輸出高電壓（VOH）：在適當負載下振蕩器輸出端的最小電壓。

輸出低電壓（VOL）：正確加載時振蕩器輸出的最大電壓。

電源電流（Icc）：流入Vcc端子的電流相對于地。無負載測量典型電源電流。

對稱性或占空比：輸出波形的對稱性形成于指定的水平（TTL為1.4V，HCMOS為1 / 2Vcc，ECL為1/2波形峰值水平）。

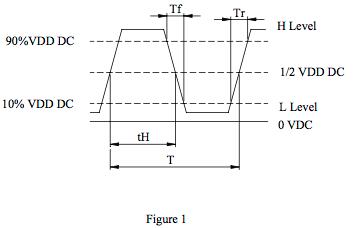

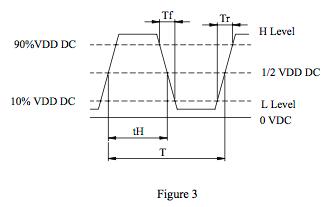

SYM = TH / T×100（％）; 見圖1。

上升時間（Tr）：從低電平到高電平轉換的波形上升時間，在指定電平下測量（HCMOS，ECL為20％至80％，TTL為0.4V至2.4V）。

下降時間（Tf）：在指定級別測量的波形下降時間從高轉變?yōu)榈娃D(zhuǎn)換（HCMOS，ECL為80％至20％，TTL為2.4V至0.4V）。

扇出：振蕩器驅動能力的度量，表示為可由單個輸出驅動的輸入數量。它可以用等效負載電容（CL）或由二極管，負載電阻和電容組成的TTL負載電路來表示。

抖動：振蕩器輸出的相位或頻率調制。

HCMOS / TTL兼容：振蕩器采用ACMOS邏輯設計，具有TTL和HCMOS負載的驅動能力，同時保持HCMOS的最小邏輯高電平。

三態使能：當輸入保持OPEN或連接到邏輯“l”時，發生正常振蕩。當輸入接地（連接到邏輯“0”）時，輸出處于HIGH IMPEDANCE狀態。輸入端有一個內部上拉電阻，允許輸入保持開路。

輸出邏輯：振蕩器的輸出設計用于滿足各種指定邏輯，例如TTL，HCMOS，ECL，正弦波，限幅正弦波（DC截止）。

諧波失真：由與目標信號頻率相關的不需要的諧波頻譜分量引起的非線性失真。每個諧波分量是電功率與期望信號輸出電功率之比，并且以dBc表示，即-20dBc。當需要干凈且失真較小的信號時，諧波失真規范在正弦輸出中尤為重要。

相位噪聲：衡量振蕩器的短期頻率波動。它通常被指定為在距離載波的指定偏移頻率處的1Hz帶寬中的單邊帶（SSB）功率密度。它以dBc / Hz為單位。

待機：暫時關閉振蕩器和其他分頻器以節省功率的功能。邏輯“0”將啟用待機模式。待機模式下的禁用電流從幾微安到幾十微安不等（典型值為5pA）。由于振蕩停止，在輸出穩定之前最多有10 ms（相同的啟動時間）。

VCXO技術術語

控制電壓（Vc）：施加到VCXO輸入的外部電壓。通過改變電壓，頻率相應地變化。
典型的Vc為0 VDC至5 VDC，0.5 VDC至4.5 VDC，以及0.15 VDC至3.15 VDC。

偏差或頻率可牽引性：輸出頻率相對于控制電壓變化的最小變化。單位以ppm為單位。標準可牽引力最小為±50 ppm或最小為±100 ppm。

最大可牽引性：最大控制電壓允許的最大頻率變化（正向傳遞函數）。以ppm為單位測量。

傳遞函數：頻率變化方向與控制電壓變化的關系。如果在增加控制電壓時頻率上升，則稱轉移是正的。如果頻率在增加Vc時下降，則傳遞函數為負。

輸入阻抗： VCXO網絡輸入端口與電壓控制源之間的隔離度量。典型輸入阻抗> 10KHz時> 50kohms。

線性度：與頻率與控制電壓曲線的最佳直線斜率的偏差。典型線性度為±20％或±10％。

調制帶寬：相對于1KHz輸入調制頻率的最小±3dB帶寬頻率。

中心頻率或標稱頻率：用戶指定的中心控制電壓頻率。中心頻率的標準控制電壓為VVD = 5 VDC時為2.5 VDC，Vcc = 3.3 VDC時為1.65 VDC。

振蕩器應用說明

振蕩器是產生連續輸出信號的電路; 因此它被稱為信號發生器。當產生的信號是恒定幅度和頻率的正弦波時，振蕩器電路稱為正弦波發生器。振蕩器可以在數字邏輯系列中產生方波信號，例如TTL，CMOS或ECL / PECL。

振蕩器可以分為三個明確的部分：
（1）放大器
（2）反饋連接
（3）頻率確定部件。

振蕩的要求

如果電路由兩個最低要求組成，則電路將振蕩：
（1）正反饋
（2）環路增益大于1

當我們將放大器的輸出連接到其輸入時，提供反饋。如果反饋的輸出與輸入“異相”，則電路具有負反饋（NFB）。如果輸出的反饋與輸入同相，則電路具有正反饋（PFB）。

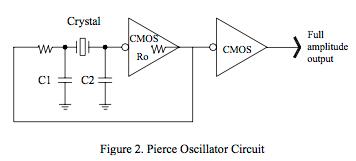

PIERCE振蕩器電路

優點：
（1）在串聯諧振處或附近運行（距離Fs約5ppm至200ppm）。（2）短期穩定性非常好。
（3）在1 kHz至200 MHz的任何頻率下工作。
（4）電路提供大輸出信號。
（5）以低功率驅動晶體。
（6）振蕩頻率對串聯
電阻或并聯電容的微小變化幾乎不敏感。

電路配置：

•在大多數皮爾斯電路中，放大器僅由一個晶體管組成。輸出可以緩沖以提供數字邏輯兼容輸出（TTL或HC-CMOS
•Pierce放大器可以設計為CMOS，TTL和ECL中的數字邏輯元件;低頻CMOS，中頻TTL和ECL對于高頻率。

晶體振蕩器中的三態控制

大多數數字系統使用由兩個狀態級別0和1表示的二進制數系統。在某些特殊應用中，需要第三狀態（Hi阻抗輸出）。TTL，HCMOS或HCMOS晶體振蕩器提供三態輸出或三態啟用/禁用功能。其常見應用包括自動測試，總線布線數據傳輸。

這三種狀態是低，高和高阻抗（Hi Z或浮動）。高阻抗?fàn)顟B(tài)的輸出表現得好像它與電路斷開，除了可能有小的漏電流。三態器件具有使能/禁止輸入，通常在幾乎任何封裝的引腳1上。當使能為高電平或懸空時，器件振蕩（輸出高電平和低電平），當引腳1接地（邏輯“0”）時，器件進入高阻態。
總線是一組通用的線路，通常用于數據傳輸。三態總線有幾個三態輸出連接在一起。通過控制電路，總線上的所有設備（除了一個）都具有高阻抗?fàn)顟B(tài)的輸出。其余器件使能，驅動高低輸出總線。
三態功能的其他應用是用于自動測試設備（ATE）。幾個振蕩器的輸出連接在一起。對于控制電路，所有振蕩器都有一個處于高阻態的輸出。選擇的唯一振蕩器將從計數器讀出其頻率。（圖5）

在三態函數生效之前總會有一些延遲。在兩個轉換（禁用和啟用時）都會發生此效果。從低電平開始的三態輸出禁止時間是tPLZ，三態到低電平的輸出使能時間是tPZL。（圖6）

CMOS
上升和下降時間CMOS技術的上升和下降時間取決于其速度（CMOS，HCMOS，ACMOS，BICMOS），電源電壓，負載電容和負載配置。CMOS 40000系列的典型上升和下降時間為30ns，HCMOS為6ns，而ACMOS（HCMOS，TTL兼容）的最大上升和下降時間為3 ns。典型的上升和下降時間在其波形水平的10％至90％之間測量。（見圖7）

ACMOS輸出終止技術
由于ACMOS（HCMOS / TTL兼容）器件的快速轉換時間，在測試或測量電氣性能特性時必須使用正確的端接技術。端接通常用于解決電壓反射問題，這實質上導致時鐘波形中的步驟以及過沖和下沖。這可能導致錯誤的數據時鐘，以及更高的EMI和系統噪聲。
